О Панелях Medium / Light

Панель изготовлена из стальных оцинкованных окрашенных прутков толщиной 4 мм (Medium) или 3,5 мм (Light).

Перед покраской панель проходит 9 стадий подготовки поверхности, в том числе нанесение конверсионного слоя OXSILAN. Такой метод подготовки к покраске увеличивает коррозионную стойкость и срок службы изделия.

Большее, по сравнению с изделиями других производителей, ребро жесткости обеспечивает увеличение прочности панели.

Внимание!
Использование панелей Light возможно только в 1 - 3м снеговых районах РФ. Использование в районах с более высокой снеговой нагрузкой может привести к деформации панелей - провисанию.





Технические характеристики

Размер ячейки, мм 200х55
Ширина панели Medium, м 2,4; 2,5; 3,0; 3,1
Высота панели Medium, м от 0,63 до 3,33
Ширина панели Light, м 2,5
Высота панели Light, м 1,53; 1,73; 2,03

Панельные ограждения
Диаметр проволоки, , мм Ячейка,
, мм
Ширина панели, , мм Высота панели, , мм Количество ребер жесткости, шт.

4

200x55

2500

3000

3100

630 2
830 2
1030 2
1230 2
1430 2
1530 3
1730 3
1930 3
2030 4
2230 4
2430 4

Возможность, условия и сроки изготовления конкретных элементов уточняйте в прайс-листе.

Столб оцинкованный с полимерным покрытием с отверстиями:


Столб
Высота ограждения, м Размер панели, , мм Высота, м Размер, , мм Кол-во креплений на столб, шт
0,70 630 1,10 62x55 2
0,90 830 1,30 62x55 2
1,10 1030 1,50 62x55 2
1,30 1230 1,70 62x55 2
1,50 1430 1,90 62x55 2
1,60 1530 2,00 62x55 3
1,80 1730 2,20 62x55 3
2,00 1930 2,40 62x55 3
2,10 2030 2,50 62x55 4
2,30 2230 3,00 62x55 4
2,50 2430 3,00 62x55 4

Столбы и основания

Столбы произведены из стали толщиной 1,4 мм – столбы 62х55 мм (прямоугольные) и 1,2 мм – столбы 51 мм (полукруглые), защищены цинкованием. Перед покраской столбы проходят 9 стадий подготовки поверхности, в том числе нанесение конверсионного покрытия OXSILAN. Эта технология обеспечивает значительное увеличение коррозионной стойкости и срока службы изделия.

Соединительный шов создан по уникальной технологии seam-lock. Технология позволяет не применять сварку, что обеспечивает сохранность цинкового покрытия, т.е. долговечность каждого столба.

Столб полукруглый 51 мм Столб 62х55 мм Столб 60х40 мм

Столбы 62х55 мм могут быть как с отверстиями для крепления - скоба и болт М6х85, так и без отверстий для крепления - хомут 62х55. Полукруглый столб 51 мм производится без отверстий для креплений хомут 51 мм и крепления скоба и саморез 4,8х35. Пластиковая заглушка поставляется вместе со столбом.

Высота панелей Столб Высота столба
С фланцем Под бетонирование
Крепление
скоба
Крепление
хомут
0,63 м 51 - 2,0 м 1,5 м
62х55 0,665 м 1,1 м
0,83 м 51 - 2,0 м 1,5 м
62х55 0,865 м 1,3 м
1,03 м 51 - 2,0 м 1,5 м
62х55 1,065 м 1,5 м
1,23 м 51 - 2,0 м 2,0 м
62х55 1,265 м 1,7 м
1,43 м 51 - 2,0 м 2,0 м
62х55 1,465 м 1,9 м
1,53 м 51 - 2,0 м 2,0 м
62х55 1,565 м
1,73 м 51 - 2,5 м 2,5 м
62х55 1,765 м 2,2 м
1,93 м 51 - 2,5 м 2,5 м
62х55 1,965 м 2,4 м
2,03 м 51 - 2,5 м 2,5 м
62х55 2,065 м
2,23 м 51 - - -
62х55 2,265 м 2,7 м 3,0 м
2,43 м 51 - - -
62х55 2,465 м 3,0 м 3,0 м

Винтовые опоры для столбов ограждения.

Применяются в качестве альтернативы бетонированию столбов.

  • возможен монтаж ограждения в любых климатических зонах и погодных условиях
  • возможен монтаж в различных грунтах, даже в тех, где бетонирование невозможно: скалистые грунты, вечная мерзлота
  • высокая скорость монтажа при автоматизации процесса закручивания опор
  • избавляют от необходимости дополнительных действий по заказу, доставке и размещению бетона
  • избавляют от ошибок при заливке бетона:
    • неверная глубина или невозможность проконтролировать глубину каждой лунки
    • отсутствие армирования
    • неверная марка бетона
  • возможен демонтаж и последующий повторный монтаж ограждения
  • возможна точная регулировка столба по вертикали до и после установки ограждения

Винтовые опоры на фланце предназначены для любого столба на треугольном фланце. Фланцы скрепляются между собой болтами и гайками М12. Столб регулируется по вертикали проставочными шайбами.















Крепления

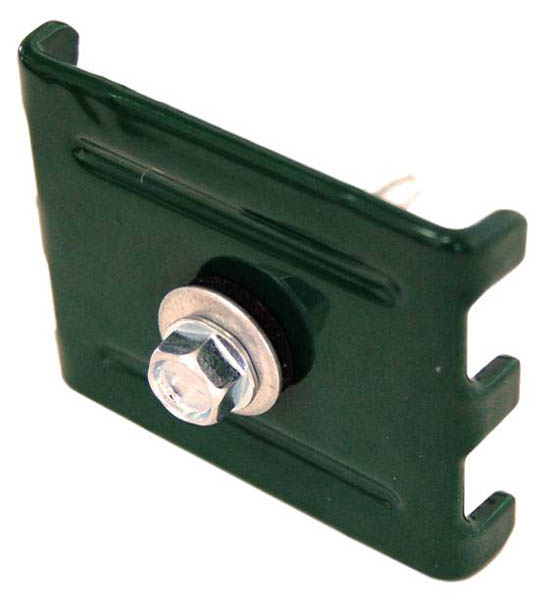

Для фиксации панели к столбу 51 можно использовать крепления: металлическую скобу-саморез или хомут 51. Эти крепления просты в монтаже и не требуют наличия отверстий в столбе.

Для фиксации панели к столбу 62х55 используется крепление скоба-болт или хомут 62х55. Преимущество креплений Grand Line – повышенная надёжность благодаря наличию антивандальных гаек.
